7억 7000만 달러 규모의 미주리주 기업 캠퍼스 확장을 통해 높은 품질을 유지하는 최고의 건설 업체

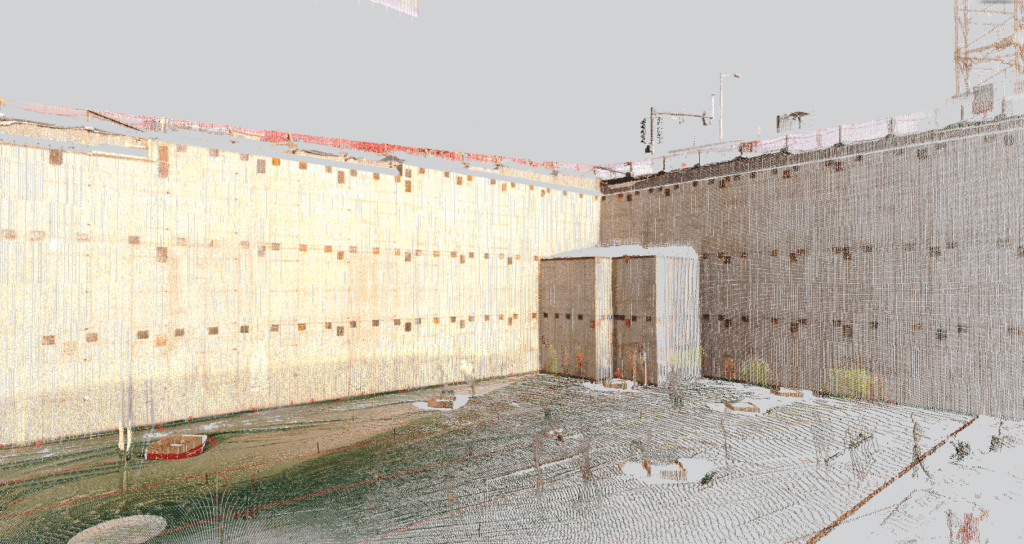

Clayco Virtual Design and Construction 팀은 프로젝트에서 강철 빔 배치를 위한 모든 기초 벽 매립지의 위치를 스캔하는 것을 포함하여 여러 가지 방법으로 레이저 스캔을 사용했습니다.
과제
Centene ® Corporation은 세인트루이스 교외의 미주리주 클레이튼에 본사를 둔 460억 달러 규모의 FORTUNE 150대 기업입니다. 이 의료 회사는 2017년 초에 Clayton 시내 캠퍼스를 거의 8억 달러 규모에서 확장하는 공사를 시작했습니다. 2019년에 인도될 것으로 예상되는 확장의 첫 번째 단계에는 600,000제곱피트, 28층 오피스 타워 및 소매 공간이 있는 550,000제곱피트 주차장이 포함됩니다.
미국 15대 건설 회사인 시카고에 본사를 둔 Clayco가 Centene 건설 계약을 수주했습니다. 이로부터 Centene 프로젝트는 Tomislav Zigo, AIA, LEED AP의 최우선 과제로 되었습니다. Zigo는 Clayco의 가상 설계 및 건설 담당 부사장입니다. 14명의 VDC 전문가로 구성된 그의 팀은 현재 4대의 레이저 스캐너 작동을 지원하는 업계에서 가장 크고 가장 진보된 팀 중 하나로 평가됩니다. Zigo는 "Centene 프로젝트에 두 명의 정규 VDC 엔지니어가 배치되었습니다. "라고 말했습니다. "이 작업의 큰 부분은 품질 관리입니다."
해결책
예방은 치료약보다 낫다는 훈계를 준수하는 Zigo의 VDC 팀은 "기존 조건을 확인하기 위해 기존 사이트 캡처"를 포함하여 다양한 QC 작업을 담당하고 있다고 그는 말합니다. 현실 캡처는 이것으로 그치지 않습니다. Zigo의 팀은 강철 빔 배치를 위해 모든 기초 벽 임베딩 위치를 스캔했습니다. 임베드의 변형은 구조에 부정적인 영향을 줄 수 있습니다. “우리는 콘크리트 코어가 수직이라는 데에도 중점을 두었습니다. 비계 및 거푸집 작업이 진행됨에 따라 콘크리트 벽의 각 부분을 스캔하여 설계 문서에 어긋남이 없는지 확인합니다.”라고 Zigo는 설명합니다.
Zigo는 캠버 스캔 및 고가 데크의 바닥 평탄도 및 수평도 스캔과 같은 다양한 QC 작업을 점검합니다. 나중에 MEP(기계, 전기, 배관) 작업이 시작되면 VDC 팀은 MEP 시스템이 캡슐화된 모든 영역을 스캔합니다.
“저희의 레이저 스캐닝은 결과물의 일관성, 설치의 정확성을 보장하고 사양이 충족되지 않아 발생하는 책임을 줄이는 데 도움이 됩니다. 레이저 스캐닝 정확도는 관리 표준을 넘어섭니다.”라고 Zigo는 설명합니다.
“결과를 객관적으로 검증할 수 있다는 것을 누구나 알 수 있습니다. 품질 수준을 높입니다. 좀 더 선제적으로 대응할 수 있습니다.”
Clayco는 FARO를 사용하여 모든 레이저 스캐닝 하드웨어 및 소프트웨어 애플리케이션을 표준화합니다. “예, 우리는 FARO가 훌륭한 제품이라고 생각합니다. 그러나 그것은 또한 일관성과 교육 측면에서 우리의 삶을 더 쉽게 만듭니다. 우리는 FARO SCENE을 사용하여 포인트 클라우드 데이터를 수집하고 Rithm 애플리케이션을 사용하여 평탄도와 캠버를 분석합니다. 그런 다음 포인트 클라우드를 설계 계약자와 설계 컨설턴트에게 전달하고 AutoCAD를 사용하여 Revit ® 에 포함합니다. 우리는 ReCap ™ 을 사용하여 현실 캡처합니다.”라고 Zigo는 말합니다.
결과
Zigo는 "우리의 발견은 빌드 품질을 보장하는 데 중요한 역할을 합니다."라고 말합니다. “우리 팀은 자신감을 주고 비교적 쉽게 결과를 검증할 수 있는 일련의 작업을 제공합니다. 예를 들어, 24,000평방피트 슬래브 전체를 토핑하는 대신 토핑 화합물을 선택적으로 적용하여 소유자 비용을 절약할 수 있습니다. 레이저 스캐닝 및 Rithm 소프트웨어는 잠재적인 문제를 찾아냅니다. “저희 팀은 8년 전에 Clayco에 스캐닝을 도입했습니다. 우리의 첫 번째 스캐너를 구입하면서 약간의 눈살을 찌푸리게 되었습니다. 4개월 이내에 투자 회수를 시연한 후 더 이상 문제점이 없었습니다. 이제 레이저 스캐너 없이 준공 프로젝트를 시작한다는 것은 상상조차 할 수 없습니다.
“지금 제가 직면한 문제는 충분한 레이저 스캐너와 작업자를 확보하는 것입니다. 불평하는 게 아닙니다. 그건 좋은 문제입니다.”
-Tomislav Zigo, 가상 설계 및 건설 부사장, Clayco
