Potreste pensare che GD&T sia troppo complicato o difficile per il vostro lavoro. Tuttavia, c'è un motivo per cui è uno dei principali termini di ricerca per noi, mese dopo mese.
Vediamo più da vicino GD&T, ovvero Geometric Dimensioning & Tolerancing. GD&T può essere visto come un linguaggio in cui i progettisti esprimono le tolleranze o i requisiti dei pezzi o degli assiemi alle persone che li costruiscono. I requisiti sono presenti per far capire meglio le intenzioni. I progettisti codificano GD&T su un disegno e gli altri decodificano le informazioni.
La comprensione della GD&T è molto importante per entrambe le parti. Dal punto di vista del progettista, comprenderlo completamente consente di utilizzare il linguaggio al meglio. Dal punto di vista del macchinista, consente di produrre un pezzo che rientri nelle tolleranze prescritte dalla GD&T. Se si conosce la GD&T, comprese le sue complessità (es. tolleranze), sarete in grado di sfruttare a vostro vantaggio ciò che è consentito e di produrre pezzi a costi inferiori.
Come influisce GD&T sul processo di lavorazione?
Come per qualsiasi lingua, è necessario comprenderla a fondo per ottenere i migliori risultati. Pensate alla geometria o alla matematica. Se non lo capite, potreste pensare che si tratti solo di simboli. In questo modo si potrebbe ottenere un pezzo che non rispetta le tolleranze. In alternativa, potreste produrre un pezzo migliore rispetto alla sua tolleranza, il che significa che vi costerà di più. L'obiettivo non è realizzare un pezzo perfetto, ma un pezzo che rispetti le tolleranze.
La GD&T è spesso considerata difficile da imparare, ma dedicare del tempo alle nozioni di base può aiutare. Inoltre, software e strumenti aggiuntivi possono aiutarvi a capire come lavorare con GD&T. Conoscere le nozioni di base è utile, più si sa e meglio è, ma anche gli strumenti possono essere utili.

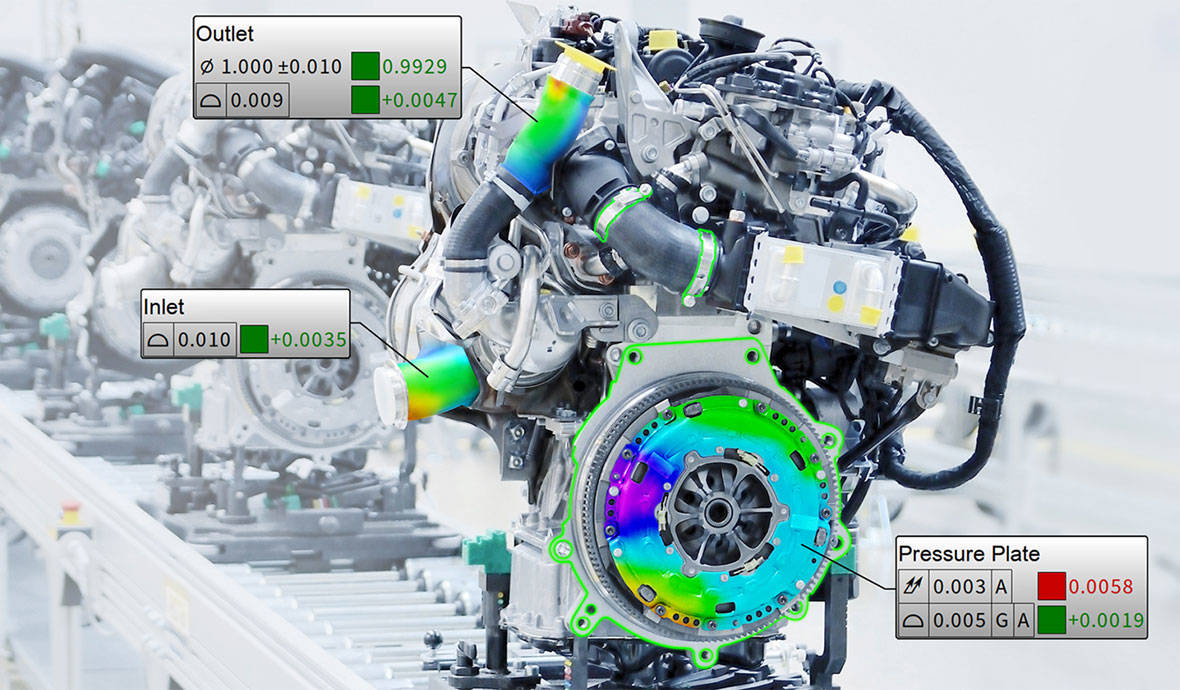

Con il software odierno, non è necessario avere una comprensione completa della GD&T. Ad esempio, è possibile guardare il modello CAD di una parte, importare il modello e incorporare le GD&T (spesso indicate come PMI, Product Manufacturing Information o FT&A, Feature Tolerancing & Annotations). Poi, mentre si esegue l'ispezione con i dispositivi di ispezione o scansione e si eseguono le misure, con il software corretto, la GD&T viene valutato automaticamente per voi. Questo include tolleranze semplici come la planarità, la linearità e la tolleranza posizionale, ma anche quelle più avanzate, come i modificatori di condizione del materiale, le tolleranze composite o i datum. Tutte queste tolleranze possono essere valutate con un software moderno: non è più necessario affidarsi a fogli di calcolo Excel interni o a esperti GD&T dedicati.
La tecnologia è avanzata al punto che chiunque può scansionare o misurare il pezzo e capire se è buono o cattivo. Invece di rottamare completamente un pezzo, si capirebbe cosa riparare.
Cosa devono sapere i produttori per la GD&T
Le tecnologie sono disponibili per aiutarvi in questo processo, in particolare il software, che ha fatto molta strada. Anche cinque o sette anni fa, il software non era ancora al punto in cui ci troviamo ora con la valutazione GD&T. In passato, la GD&T si affidava molto alle conoscenze dell'ispettore, che doveva comprenderle a fondo per sapere se un pezzo era buono o cattivo, mentre oggi non è più così. Ora GD&T da più programmi software è in grado di valutare queste tolleranze, da semplici ad avanzate. La conclusione è che il software può essere davvero utile.
La maggiore precisione degli scanner migliora anche i flussi di lavoro. Quando il software è in grado di gestire grandi quantità di dati, gli operatori possono scansionare un pezzo ed eseguire la valutazione quasi contemporaneamente. Questo flusso di lavoro consente un approccio più accurato, più rapido e quindi più economico. Si è in grado di individuare più rapidamente i problemi e di risparmiare sui costi di scarto e di rilavorazione.
Forse avete visto questo scenario o lo avete vissuto in prima persona. Avete acquistato un software con licenza perpetua e non lo avete aggiornato, quindi potreste utilizzare un software vecchio di cinque anni (o addirittura più vecchio!). L'aggiornamento può risolvere alcuni di questi problemi.
Si pensi a un ispettore della qualità che misura i pezzi e deve trasferire alcune delle misure in un file Excel per eseguire la valutazione GD&T che il software non è in grado di fare. Durante questo periodo, la produzione continua, quindi è possibile che si producano pezzi difettosi mentre si eseguono le misurazioni. Lavorando in un ciclo più stretto e più veloce, si risparmia tempo.
Le tolleranze del bonus GD&T possono darvi un vantaggio nascosto. Ad esempio, se si deve produrre un foro che ha una tolleranza di posizione specificata a MMC (Maximum Material Condition), con il simbolo M. Se la posizione del foro è leggermente sbagliata, poiché la tolleranza è specificata al MMC (quando il foro si trova nella condizione massima del materiale, cioè il foro più piccolo), aumentando le dimensioni del foro con una foratura più grande si può superare la tolleranza. La comprensione della GD&T in questo caso può aiutare a salvare il pezzo con una rilavorazione minima.
Potenziali problemi della GD&T
Come ci si può aspettare, l'uso improprio di una lingua può causare problemi. Nel caso della GD&T, un'interpretazione errata delle tolleranze può comportare perdite di tempo o scarti. Gli scarti potrebbero essere creati perché qualcuno non ha capito bene la GD&T. Forse hanno riscontrato un falso positivo o un falso negativo sulla base di una conoscenza errata della GD&T. Forse è stata un'incomprensione di una specifica tolleranza GD&T a fargli buttare via un buon pezzo. E se accettate un pezzo difettoso sulla base di un'interpretazione errata della GD&T, questo può portare a problemi in futuro, in quanto i pezzi non si adattano correttamente o non si accoppiano correttamente presso il sito di assemblaggio del vostro cliente. La produzione si blocca e i clienti si arrabbiano, il che potrebbe portare alla perdita di un cliente, tutto perché qualcuno non ha capito la GD&T.
Come assicurarsi di comprendere la GD&T? Investire in corsi di GD&T sarebbe un buon passo, ma anche investire in strumenti aggiornati potrebbe essere di grande aiuto.
Se si confronta la GD&T con la tolleranza tradizionale (es. dimensioni lineari e angolari), si tende a pensare che la GD&T sia più costosa, "complicando" il pezzo, ma in realtà può renderlo più economico, sia dal punto di vista della progettazione che della lavorazione. Per i progettisti, le tolleranze GD&T possono ridurre i costi perché forniscono un maggiore margine di manovra al macchinista per la produzione del pezzo. Invece di chiedere che serve un pezzo lungo due pollici, forse si potrebbe codificare che è necessario avere due superfici parallele per due pollici. La dimensione di due pollici potrebbe avere una tolleranza minore. La visualizzazione di un disegno può contribuire a ridurre il costo del pezzo lavorato, in quanto il macchinista non deve assicurarsi che il pezzo sia perfettamente a due pollici, ma che le due superfici siano semplicemente parallele.
Le idee sbagliate sulla GD&T potrebbero far aumentare il prezzo offerto da un fornitore. Se comprendessero la GD&T, sarebbero in grado di fornire un preventivo più accurato. In questo modo possono offrire un prezzo migliore al cliente e le aziende che non lo fanno quotano di più, perdendo un'opportunità.
Se siete in grado di comprendere completamente il GD&T, la produzione del vostro pezzo sarà più economica. Anche se può sembrare scoraggiante, vale la pena di imparare. Oggi, inoltre, gli strumenti giusti possono rendere il lavoro più semplice che mai.
